DALI Bus-Netzteil mit integriertem Repeater, Eingang 220 V Ausgang max. 200 mA, Verlängerung der Dali-Linie bis zu 1200 m (4 Netzteile in Serie), Repeater Bidirektionaler Signalverstärker, DA-PL

Marke: A2ZWORLD
Besonderes Merkmal: Bidirektionaler Signalverstärker, Elektrisch isolierte Stern- oder Wasserfallinstallation, Parallele VerkabelungMehr anzeigen
Produktabmessungen: 15,6T x 15,6B x 2,2H cm
Kompatible Geräte: DALI-kompatible Geräte (z.B. LED-Treiber, LED-Steuergeräte, DALI-konforme Beleuchtungseinheiten)
Bereich: 1200 Meter

- DALI-Busnetzteil mit integriertem Repeater – das Gerät wurde entwickelt, um die DALI-Linie mit Strom zu versorgen und gleichzeitig das DALI-Signal bidirektional zu wiederholen und zu regenerieren, was die Stabilität der Kommunikation zwischen Hauptleitung und untergeordneten Leitungen verbessert.
- Eingang AC 100-240 V und Ausgang DALI max 200 mA: Stromversorgung mit Eingang 100-240 VAC 50/60 Hz, Eingangsstrom 0,1 A und Ausgangsstrom von bis zu 200 mA, geeignet für die Stromversorgung der gesamten DALI-Linie ohne zusätzliche DALI-Stromversorgung an jedem untergeordneten Stromkreis.

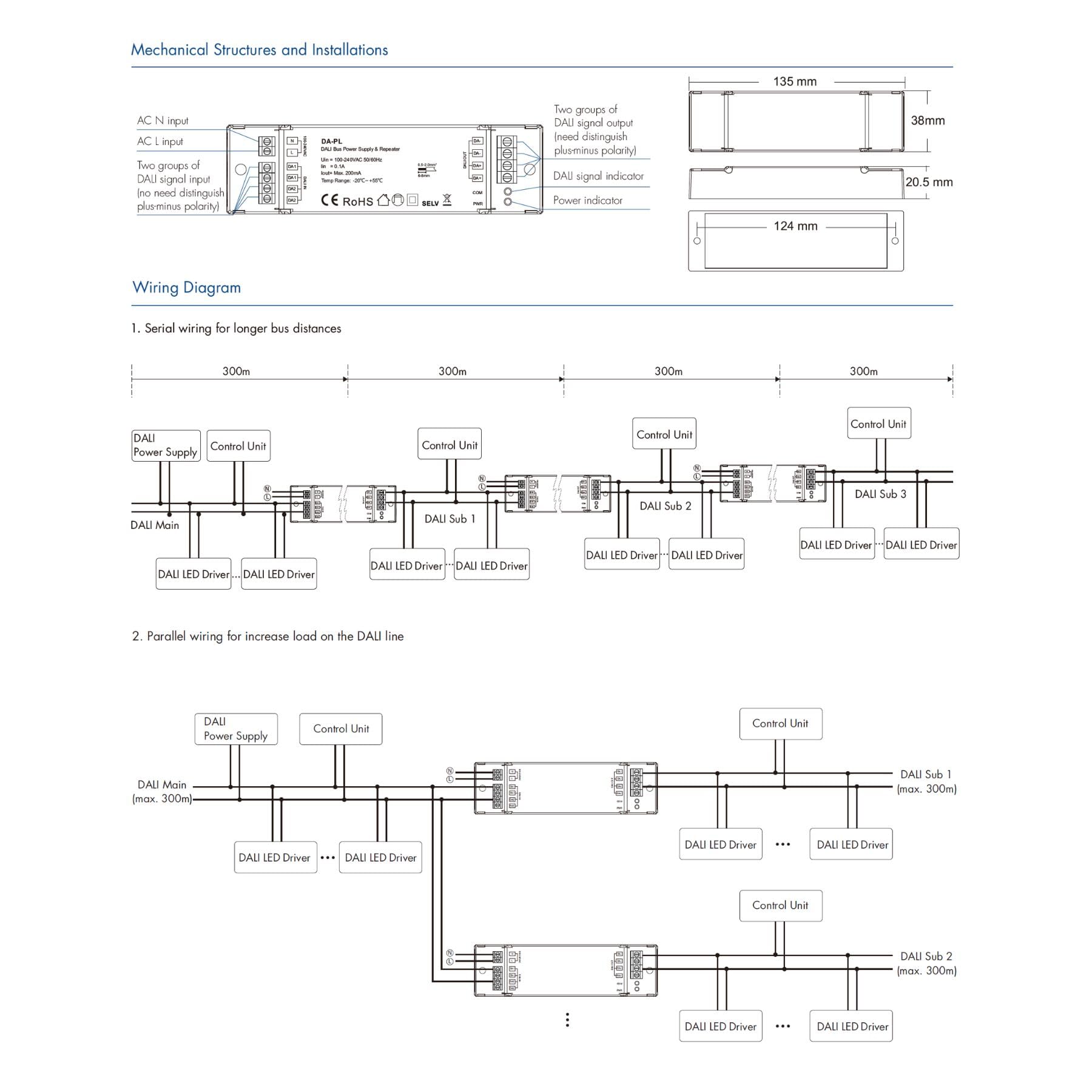

- Erweitert die DALI-Linie von 300 m auf bis zu 600 m oder mehr: Der Repeater ermöglicht es Ihnen, die Länge der DALI-Linie von 300 m auf 600 m zu verlängern. Das Diagramm auf Seite 1 zeigt auch, dass in serieller Verbindung bis zu 3 kaskadierende Repeater verwendet werden können, um eine Gesamtbuslänge von bis zu 1200 m zu erreichen.
- Elektrisch isolierte Stern- oder Wasserfallinstallation: Unterstützt Star- oder Wasserfall-Konfigurationen mit elektrischer Isolierung zwischen Hauptsteuerkreis und untergeordneter Schaltung. Es ist eine ideale Lösung für DALI-Anlagen im technischen, gewerblichen und professionellen Bereich. Das Diagramm auf Seite 2 zeigt auch parallele Verkabelung, um die Belastung der DALI-Linie zu erhöhen.

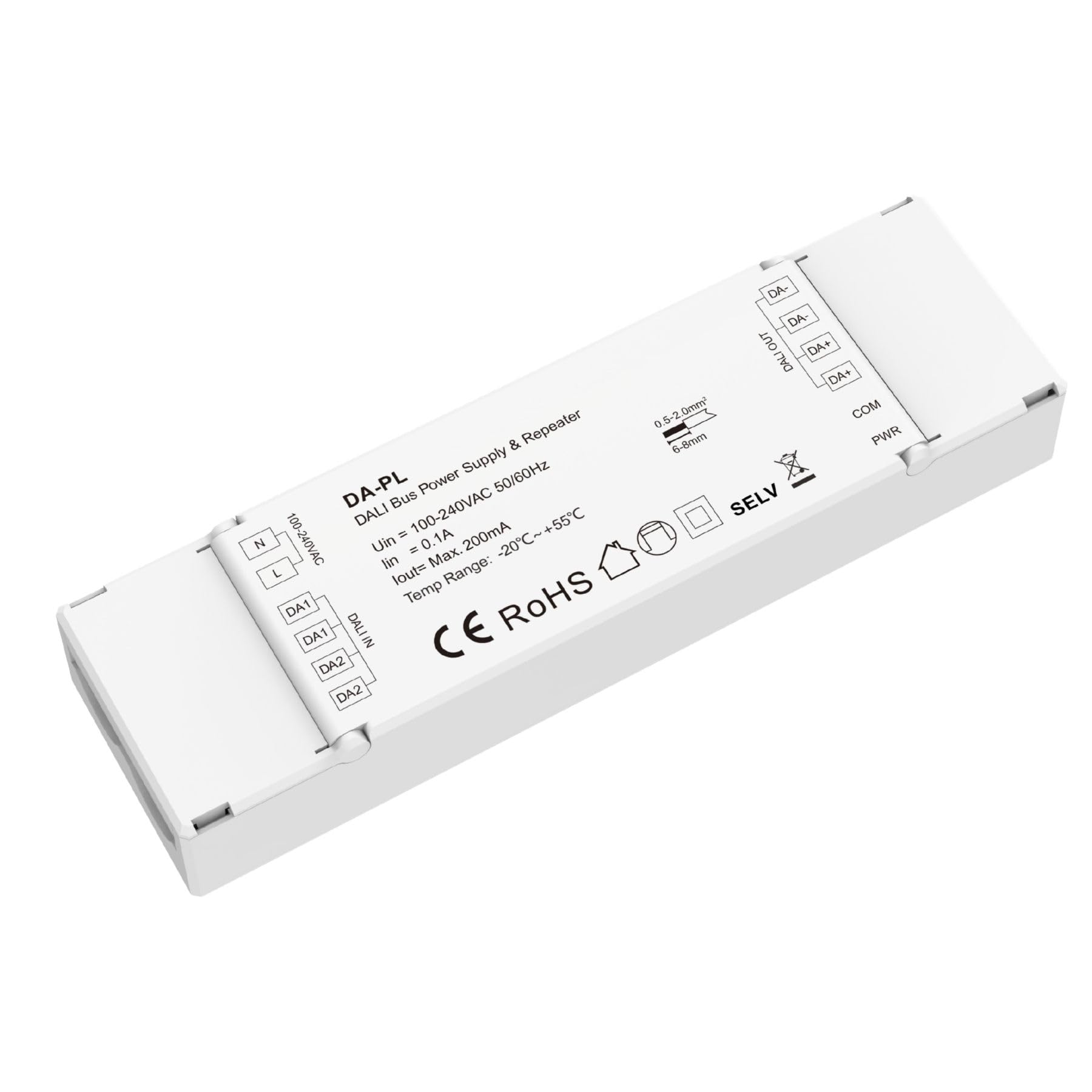

- Kompakt, zuverlässig und konform: Abmessungen 156 x 48 x 22 mm, Kurzschlussschutz, Betriebstemperatur -20°C / +55°C, CE- und RoHS-Zertifizierung. Seite 1 des Handbuchs zeigt auch die mechanische Struktur mit doppelten DALI-Ein- und Ausgängen sowie PWR und COM-Indikatoren zur Überwachung von Strom und Signal.
